欧陆3504工程应用案例

发表于2015-1-9 / 1947次浏览

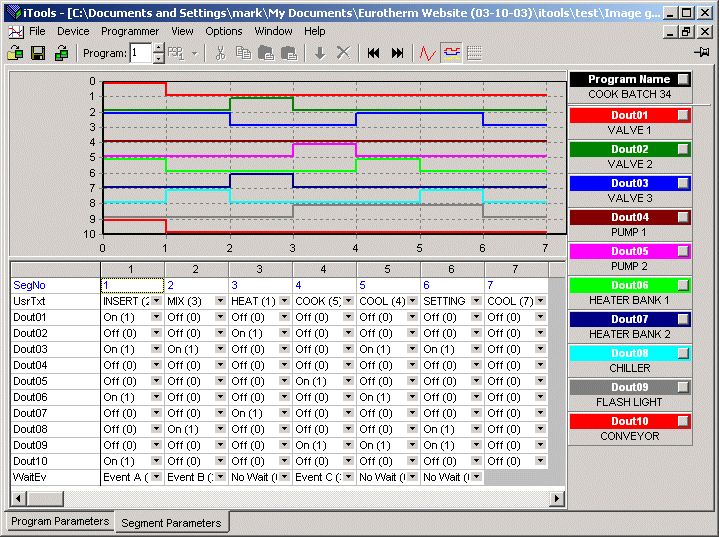

利浦出口灯源检测设备改造 设备原来是由北京研究所提供,运行时间已经8年之久。以前所用欧陆表是欧陆818系列,由于818已经停产,我们建议改造用欧陆3504替换原来的818。 由于现场设备已经很长时间,而现场又没有图纸和PLC的相关程序等,对我们来说,改造难度变得复杂了很多。 我们花了将近半天的时间,观察现场的机械动作和电器动作情况,以便把它们的控制原理对应起来。只有将每个电器元件所对应控制的机械、电机一一找到,才能真正的了解设备的工作原理。所以在这点上,我们花费很大功夫。解决完这个问题,我们在观察PLC的程序控制原理,因为没有程序,只能观察输入输出点的动作,然后再和电机、电磁阀等动作联系起来,还有欧陆仪表的逻辑点、报警点关联起来才能真正完成这次改造。由于我们对欧陆仪表比较熟悉,项目上也经常用到,哪些行业用什么系列我们都有过接触经验,所以仪表的替换工作相对于上面的工作就显得简单了,根据资料查好欧陆818的工作原理,然后再用ITOOLS完成对欧陆3504的功能组态,仪表的工作就基本结束了。由于现场没图纸,每根线都是靠我们的现场经验用万用表一一确定的,这项工作也是相当复杂的。 经过我们两天的努力和现场人员的积极配合,我们顺利的完成了这次改造。使客户的生产没有耽误太多的时间。后来客户使用一段时间后,决定对第二套设备进行改造,这次速度就非常快了,半天时间完成了所有工作。设备已经运行2年至今。
